Hệ thống âm thanh thông báo chung cư cần đảm bảo tiếng nói rõ, phủ được nhiều khu vực và cho phép ban quản lý phát thông báo đến đúng vị trí khi cần. Với các tòa nhà có nhiều tầng, nhiều khu chức năng, hệ thống còn phải chia vùng hợp lý để không phải phát cùng một nội dung đến toàn bộ chung cư.
Một hệ thống hoàn chỉnh thường gồm bộ điều khiển trung tâm, micro thông báo, nguồn phát âm thanh, amply công suất, loa, thiết bị cấp nguồn và các thành phần giám sát đường loa. Nếu hệ thống được sử dụng cho cảnh báo, hướng dẫn sơ tán hoặc liên động với báo cháy, yêu cầu về thiết bị và khả năng dự phòng sẽ cao hơn so với hệ thống PA chỉ dùng để phát thông báo hàng ngày.
Bộ điều khiển trung tâm và chia vùng âm thanh
Bộ điều khiển trung tâm có thể xem là phần quản lý chính của hệ thống. Thiết bị tiếp nhận tín hiệu từ micro, nhạc nền, bản tin ghi sẵn hoặc hệ thống khác, sau đó đưa âm thanh đến từng khu vực loa theo cấu hình đã thiết lập.
Trong chung cư, việc chia vùng rất quan trọng. Các khu vực như sảnh, hành lang, tầng hầm, khuôn viên ngoài trời hoặc từng cụm tầng có thể được quản lý độc lập. Khi cần thông báo về việc bảo trì điện tại một tầng, ban quản lý chỉ cần chọn đúng vùng thay vì phát ra toàn bộ tòa nhà. Trong trường hợp có nội dung cần phổ biến chung, hệ thống vẫn có thể chọn nhiều vùng hoặc toàn bộ vùng cùng lúc.
Với hệ thống đơn giản, chức năng này có thể được thực hiện bằng bộ chọn vùng kết hợp amply thông báo. Các công trình lớn thường sử dụng bộ điều khiển PA/VA chuyên dụng, trong đó việc quản lý vùng, định tuyến âm thanh, lưu bản tin, đặt mức ưu tiên và giám sát trạng thái được tích hợp trong cùng nền tảng.
Micro thông báo và nguồn phát nội dung

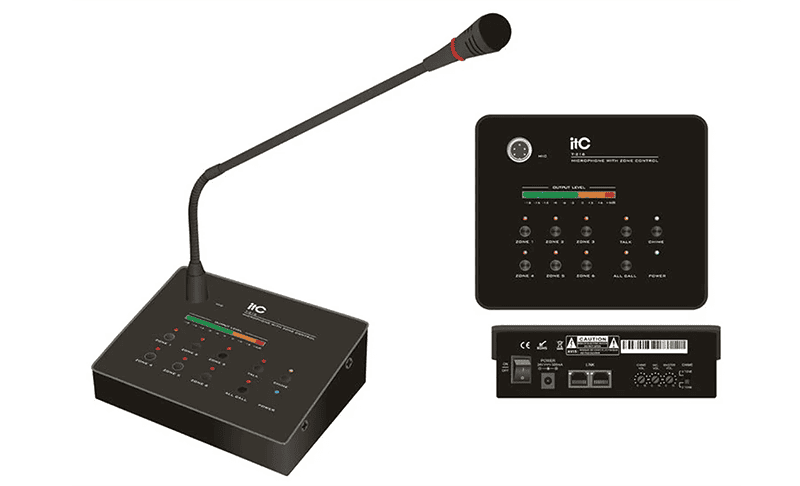

Micro thông báo là thiết bị được ban quản lý sử dụng thường xuyên nhất. Micro thường được đặt tại phòng trực, phòng an ninh, quầy lễ tân hoặc trung tâm điều hành của tòa nhà.
Không nên chọn micro chỉ dựa vào chất lượng thu tiếng. Với hệ thống chung cư, micro cần làm việc được với chức năng chọn vùng và ưu tiên tín hiệu. Người vận hành có thể chọn tầng hầm, hành lang, khu vực công cộng hoặc toàn bộ hệ thống trước khi phát nội dung. Một số hệ thống sử dụng micro gọi vùng có các phím được lập trình sẵn, giúp nhân viên trực thao tác nhanh hơn trong tình huống cần thông báo gấp.
Các hệ thống PA/VA chuyên dụng còn có micro khẩn cấp hoặc micro điều khiển từ xa. Chẳng hạn dòng VX-3000 của TOA hỗ trợ nhiều loại remote microphone, trong đó có thiết bị dành cho phát thông báo thông thường và thiết bị phục vụ thông báo khẩn cấp.
Bên cạnh micro trực tiếp, chung cư thường cần nguồn phát các nội dung ghi sẵn. Đây có thể là thông báo giờ hoạt động, hướng dẫn cư dân, lịch bảo trì, nhắc nhở tại khu vực công cộng hoặc các bản tin cảnh báo đã được chuẩn bị trước.
Với hệ thống nhỏ, nguồn phát có thể là máy tính, đầu phát nhạc hoặc bộ phát file âm thanh. Các hệ thống hiện đại thường tích hợp bộ nhớ nội dung ngay trong bộ điều khiển, cho phép lưu và kích hoạt bản tin tự động. Honeywell EVAC Lite chẳng hạn hỗ trợ phát nội dung theo lịch, phát thủ công và kích hoạt bản tin EVAC/ALERT từ tín hiệu báo cháy.
Amply công suất cho hệ thống loa
Amply chịu trách nhiệm khuếch đại tín hiệu âm thanh trước khi đưa đến hệ thống loa. Đây là thiết bị phải được tính toán theo tổng công suất loa của từng vùng và cách phân chia hệ thống.
Âm thanh thông báo chung cư thường sử dụng đường loa trở kháng cao 70V hoặc 100V. Cách triển khai này thuận tiện khi một đường dây cần kết nối nhiều loa nằm cách xa phòng máy. Mỗi loa có biến áp với các mức công suất khác nhau để kỹ thuật viên lựa chọn theo yêu cầu âm lượng tại từng khu vực.
Ví dụ, hành lang chỉ cần mức âm lượng vừa đủ để người đi lại nghe rõ lời nói, trong khi tầng hầm hoặc khu vực ngoài trời có tiếng ồn lớn thường cần mức công suất cao hơn. Vì vậy, không nên đặt tất cả loa ở cùng một mức công suất rồi tính tổng một cách máy móc.
Công suất amply cần lớn hơn tổng tải loa thực tế để hệ thống không phải hoạt động liên tục ở ngưỡng tối đa. Nếu chung cư chia thành nhiều khu vực, có thể sử dụng nhiều kênh công suất riêng hoặc các amply đa kênh để quản lý từng vùng.
Ở những hệ thống yêu cầu độ sẵn sàng cao, amply còn có chức năng giám sát và dự phòng. Một số nền tảng PA/VA có thể phát hiện lỗi trên kênh công suất hoặc chuyển sang kênh dự phòng khi xảy ra sự cố.
Việc chọn amply vì vậy không chỉ dựa vào số watt. Kỹ thuật viên còn phải tính đến số vùng, tổng tải, phương án dự phòng, khoảng cách đường dây và khả năng mở rộng sau này.
Loa thông báo sử dụng trong chung cư
Loa là thiết bị trực tiếp đưa thông tin đến cư dân. Một chung cư thường không sử dụng duy nhất một kiểu loa mà cần kết hợp nhiều loại theo từng khu vực.
Hành lang, sảnh tầng và những vị trí có trần thạch cao thường phù hợp với loa âm trần. Loa được lắp gọn trên trần, không chiếm diện tích và có thể bố trí đều theo chiều dài hành lang để giữ âm lượng tương đối đồng đều.

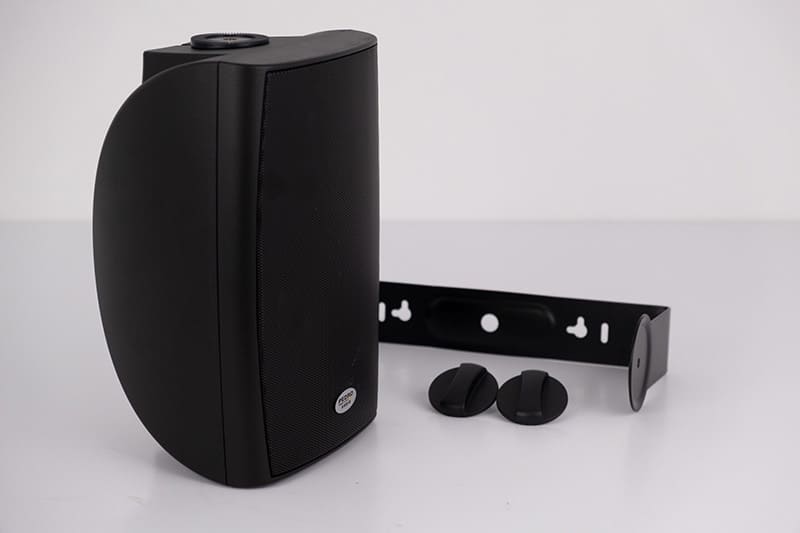

Tầng hầm thường có trần thấp, nhiều cột, đường ống kỹ thuật và tiếng xe cộ. Tại đây có thể sử dụng loa hộp treo tường hoặc một số dạng loa phù hợp với môi trường lắp đặt thực tế. Hướng loa cần được tính toán để tiếng nói đi về khu vực người nghe thay vì dội quá nhiều vào tường và trần.
Khu vực ngoài trời, lối xe ra vào hoặc khoảng sân có thể cần loa nén. Loại loa này có khả năng tập trung âm thanh theo hướng tốt hơn, phù hợp khi cần truyền lời nói đi xa và làm việc trong môi trường có nhiều tiếng ồn.
Nếu hệ thống tham gia vào chức năng voice alarm, loa cũng cần được lựa chọn theo yêu cầu của hệ thống an toàn chứ không chỉ dựa vào âm lượng. Các hãng cung cấp những dòng loa riêng cho ứng dụng voice alarm nhằm duy trì khả năng truyền thông báo bằng giọng nói trong các tình huống khẩn cấp. TOA hiện có danh mục loa dành cho hệ thống voice alarm bên cạnh các bộ điều khiển PA/VA của hãng.
Số lượng loa nên được xác định từ mặt bằng và yêu cầu phủ âm. Lắp một loa công suất lớn thay cho nhiều loa phân bố hợp lý thường không phải phương án tốt cho hành lang dài, bởi khu vực gần loa sẽ quá lớn tiếng trong khi những vị trí xa vẫn khó nghe.
Nguồn dự phòng, giám sát đường loa và kết nối báo cháy
Đây là nhóm thiết bị dễ bị bỏ qua nếu chỉ nhìn hệ thống âm thanh thông báo như một bộ amply nối với nhiều loa.
Với PA sử dụng cho các thông báo vận hành thông thường, hệ thống có thể tương đối đơn giản. Nhưng nếu âm thanh còn được dùng để phát bản tin cảnh báo hoặc hướng dẫn sơ tán, khả năng duy trì hoạt động và phát hiện sự cố trở thành yêu cầu quan trọng hơn.
Nguồn dự phòng giúp hệ thống tiếp tục hoạt động khi nguồn điện chính gặp sự cố. Tùy cấu hình, hệ thống có thể sử dụng bộ cấp nguồn khẩn cấp kết hợp ắc quy.
Đường dây loa cũng có thể được giám sát. Khi một dây loa bị đứt, chập hoặc mất kết nối, hệ thống chuyên dụng có khả năng báo lỗi để bộ phận kỹ thuật xử lý thay vì chỉ phát hiện khi cần thông báo nhưng loa không hoạt động.
Với chung cư có yêu cầu liên động giữa âm thanh và hệ thống báo cháy, bộ điều khiển PA/VA phải có khả năng nhận tín hiệu kích hoạt phù hợp. Khi xảy ra sự kiện đã được cấu hình, hệ thống có thể dừng nhạc nền hoặc thông báo thông thường, sau đó ưu tiên bản tin cảnh báo đến các khu vực cần thiết.
Không nên tự động hiểu rằng bất kỳ bộ amply thông báo 100V nào cũng có thể thay thế hệ thống voice alarm. Hai hệ thống có thể sử dụng các loại loa và cách truyền âm tương tự, nhưng yêu cầu về ưu tiên tín hiệu, giám sát, nguồn dự phòng, báo lỗi và thiết kế an toàn có thể khác nhau đáng kể.
Cáp tín hiệu, dây loa và tủ thiết bị
Các thiết bị chính chỉ hoạt động ổn định khi phần hạ tầng được làm đúng ngay từ đầu. Chung cư thường có đường dây chạy qua nhiều tầng và khoảng cách từ phòng máy đến loa khá lớn, vì vậy tiết diện dây, cách đi tuyến và cách phân chia mạch cần được tính theo thiết kế.
Dây loa phải phù hợp với công suất tải và chiều dài tuyến. Với những hệ thống liên quan đến chức năng an toàn, loại cáp và phương pháp thi công còn phải bám theo yêu cầu của hồ sơ thiết kế và quy định áp dụng cho công trình.
Tủ rack thường được đặt tại phòng kỹ thuật để bố trí bộ điều khiển, amply, nguồn, thiết bị mạng và các module liên quan. Việc đánh nhãn từng đường dây ngay từ khi thi công rất cần thiết. Khi chung cư có hàng chục tuyến loa đi đến nhiều tầng, một hệ thống không đánh số rõ ràng sẽ gây khó khăn lớn cho quá trình kiểm tra và bảo trì sau này.
Các hệ thống sử dụng nền tảng IP còn cần switch mạng và hạ tầng mạng phù hợp. TOA VX-3000 hiện hỗ trợ các thành phần mạng trong cấu hình hệ thống, trong khi các hệ thống PA/VA thế hệ mới cũng có xu hướng truyền tín hiệu âm thanh và điều khiển qua mạng để thuận tiện mở rộng giữa nhiều khu vực.
Chọn thiết bị theo quy mô chung cư
Không phải chung cư nào cũng cần một cấu hình giống nhau. Công trình nhỏ, ít tầng và chỉ phát thông báo vận hành có thể sử dụng hệ thống tương đối gọn gồm micro, bộ chọn vùng, nguồn phát, amply 100V và loa.
Khi số tầng tăng lên, nên chia hệ thống thành nhiều vùng để việc vận hành thuận tiện hơn. Amply và đường dây cũng cần được phân chia hợp lý, tránh tình trạng một sự cố trên một tuyến làm ảnh hưởng quá nhiều khu vực.
Với các tòa nhà lớn hoặc hệ thống cần phục vụ cả PA và cảnh báo bằng giọng nói, nên sử dụng nền tảng điều khiển chuyên dụng. Các hệ thống như TOA VX-3000 được thiết kế để tích hợp chức năng PA và voice alarm trong cùng kiến trúc, đồng thời hỗ trợ mở rộng từ cấu hình nhỏ đến hệ thống có số lượng lớn micro, nguồn âm thanh và đường loa.
Ngoài số lượng thiết bị, việc khảo sát mặt bằng vẫn là bước quan trọng trước khi lên cấu hình. Cần xác định số tầng, chiều dài hành lang, khu vực tầng hầm, sảnh, khuôn viên ngoài trời, vị trí phòng trực, phòng thiết bị và các khu vực cần phát thông báo độc lập.
Từ những thông tin này mới có thể xác định chính xác số lượng loa, số vùng, công suất amply, loại bộ điều khiển và phương án đi dây phù hợp.
Hệ thống âm thanh thông báo chung cư cần được thiết kế đồng bộ
Một hệ thống âm thanh thông báo chung cư hoàn chỉnh không chỉ gồm loa và amply. Bộ điều khiển trung tâm, micro chọn vùng, nguồn phát nội dung, amply công suất, hệ thống loa, nguồn dự phòng, thiết bị giám sát đường dây và hạ tầng cáp đều ảnh hưởng trực tiếp đến khả năng vận hành lâu dài.
Quan trọng hơn, cấu hình phải dựa trên mặt bằng thực tế và mục đích của hệ thống. Hệ thống chỉ dùng cho thông báo hàng ngày có thể thiết kế đơn giản hơn, trong khi hệ thống kết hợp cảnh báo, hướng dẫn sơ tán và liên động báo cháy cần được xây dựng theo hồ sơ kỹ thuật và các yêu cầu an toàn áp dụng cho công trình.
