Hệ thống âm thanh thông báo chung cư cần phục vụ đồng thời nhiều nhu cầu: phát thông báo từ ban quản lý, tìm chủ phương tiện, phát nhạc nền tại khu vực công cộng và truyền hướng dẫn khi có tình huống khẩn cấp. Với những tòa nhà nhiều tầng, số lượng loa lớn và nhiều khu vực hoạt động độc lập, cách triển khai âm thanh tập trung hoàn toàn bằng tín hiệu analog ngày càng bộc lộ hạn chế về đường dây, khả năng mở rộng và quản lý.
Giải pháp âm thanh thông báo chung cư PEDRO thế hệ mới được phát triển theo hướng sử dụng nền tảng mạng IP. Thay vì chỉ đưa tín hiệu từ một tủ trung tâm tới toàn bộ hệ thống, các nguồn phát, ampli, bộ chuyển đổi và điểm loa có thể được tổ chức thành từng vùng trên mạng LAN/WAN, giúp ban quản lý kiểm soát hệ thống linh hoạt hơn và dễ mở rộng khi công trình thay đổi.
Chung cư cần hệ thống âm thanh thông báo như thế nào?
Khác với một hệ thống loa nghe nhạc thông thường, âm thanh chung cư cần ưu tiên khả năng truyền đạt lời nói rõ ràng trên phạm vi rộng. Người đứng trong hành lang, sảnh chờ, tầng hầm hay khuôn viên bên ngoài đều phải nghe được nội dung thông báo mà không cần âm lượng quá lớn.
Một chung cư cũng không phải là một không gian duy nhất. Công trình thường được chia thành sảnh, hành lang từng tầng, tầng hầm, khu thương mại, phòng sinh hoạt cộng đồng, khu vui chơi, khu kỹ thuật và không gian ngoài trời. Mỗi khu vực có điều kiện âm học và nhu cầu sử dụng khác nhau nên việc chia hệ thống thành nhiều vùng gần như là yêu cầu cơ bản.
Ví dụ, thông báo bảo trì thang máy của tòa A không nhất thiết phải phát sang tòa B. Thông báo tìm chủ phương tiện có thể chỉ cần phát tại tầng hầm và sảnh. Nhạc nền tại khu vực lễ tân cũng không nên phát vào hành lang căn hộ vào buổi tối.
Đó là lý do khả năng chọn đúng khu vực cần phát quan trọng không kém công suất của hệ thống.
PEDRO IP thay đổi cách quản lý âm thanh chung cư
Điểm đáng chú ý của giải pháp PEDRO thế hệ mới là đưa tín hiệu âm thanh và nhiều chức năng điều khiển lên hạ tầng IP. Nguồn âm thanh có thể được truyền qua mạng tới thiết bị đặt tại từng khu vực thay vì phải kéo toàn bộ tín hiệu analog từ phòng điều khiển trung tâm.
Phần mềm PEDRO CTPM-IP được thiết kế để quản lý nguồn phát, thiết bị và vùng âm thanh trên cùng một hệ thống. Theo thông tin sản phẩm hiện được công bố, nền tảng này hỗ trợ lập lịch theo tuần, lựa chọn vùng phát, theo dõi trạng thái thiết bị, 9 mức ưu tiên và hơn 100 tác vụ truyền tải đồng thời. Hệ thống cũng có khả năng kết hợp với những nền tảng khác như CCTV hoặc kiểm soát ra vào khi cấu hình dự án yêu cầu.
Với chung cư có nhiều tầng hoặc nhiều tòa nhà, cách quản lý này thuận tiện hơn đáng kể. Ban quản lý có thể tổ chức từng tầng hoặc nhóm tầng thành những zone riêng, sau đó lựa chọn một zone, nhiều zone hoặc toàn bộ hệ thống tùy nội dung cần phát.
Khả năng vận hành cũng không bị bó buộc vào một nguồn âm thanh duy nhất. Hệ thống có thể xử lý nhạc nền, nội dung ghi âm, thông báo trực tiếp và các bản tin được lập lịch sẵn theo cách phù hợp với từng công trình.
Cấu trúc hệ thống PEDRO IP cho chung cư
Một cấu hình PEDRO IP có thể hình dung theo chuỗi:
Trung tâm quản lý → mạng LAN/WAN → thiết bị xử lý hoặc chuyển đổi IP → ampli IP → hệ thống loa.
Song song với đó là micro phân vùng để nhân viên trực tiếp lựa chọn khu vực và phát thông báo khi cần. Nếu công trình có yêu cầu kết nối tín hiệu cảnh báo, hệ thống có thể bổ sung thiết bị chuyên dụng để xây dựng kịch bản phát nội dung theo thiết kế thực tế.
Ở lớp quản lý, phần mềm PEDRO IP-900SF hoặc CTPM-IP đảm nhiệm việc tổ chức thiết bị và nguồn âm thanh.
Micro IP PEDRO MI-900TM phục vụ những tình huống cần thông báo trực tiếp. Người vận hành có thể chọn một vùng, nhóm vùng hoặc toàn hệ thống thay vì phải dùng nhiều micro riêng cho từng tầng. Thiết bị cũng được định hướng cho những hệ thống cần thiết lập quyền ưu tiên và thao tác trực quan trên màn hình.
Phần khuếch đại có thể sử dụng những ampli mạng như PEDRO AP-9240IP công suất 240W hoặc AP-9500IP công suất 500W. Hai model đều hỗ trợ hệ loa đường dây 100V và tích hợp chức năng nhận, giải mã tín hiệu âm thanh qua mạng. Nhờ vậy, ampli có thể bố trí theo từng khu vực hoặc cụm khu vực mà vẫn nhận nội dung từ hệ thống quản lý trung tâm.
Phân vùng theo từng khu vực trong tòa nhà
Phân vùng là một trong những điểm quan trọng nhất khi thiết kế âm thanh cho chung cư. Không nên chỉ chia zone theo số lượng tầng mà cần dựa trên cách công trình thực sự được vận hành.
Hành lang căn hộ thường được chia theo tầng hoặc nhóm tầng. Sảnh chính nên có zone riêng vì thường xuyên xuất hiện thông báo dành cho cư dân và khách. Tầng hầm nên tách khỏi khu vực sinh hoạt do nội dung liên quan đến phương tiện xuất hiện khá thường xuyên.
Khu thương mại, phòng sinh hoạt cộng đồng, sân chơi và khu vực ngoài trời cũng nên được xem xét độc lập. Cách chia này giúp ban quản lý chủ động hơn mà không làm phiền những khu vực không liên quan.
PEDRO IP-8P là một trong những thiết bị được phát triển cho cách vận hành này. Thiết bị kết hợp chức năng giải mã âm thanh IP và lựa chọn vùng loa, nhờ đó tín hiệu nhận qua mạng có thể được đưa tới khu vực tương ứng thay vì phát đồng loạt toàn công trình.
Với dự án đã có hệ thống PA 100V, PEDRO IP-AV còn tạo cầu nối giữa nền tảng IP và thiết bị analog. Theo thông tin được công bố, IP-AV hỗ trợ LAN, WAN và Internet, làm việc với ampli, hệ thống loa PA 100V và nền tảng có quy mô trên 500 thiết bị trực tuyến. Đây là hướng triển khai đáng chú ý đối với chung cư muốn nâng cấp hệ thống quản lý mà không nhất thiết thay toàn bộ loa hiện hữu.
Phát thông báo tự động và nội dung theo lịch
Trong vận hành chung cư có khá nhiều nội dung lặp lại theo ngày hoặc theo tuần. Nếu phải sử dụng micro mỗi lần phát, bộ phận quản lý vừa mất thời gian vừa khó giữ nội dung đồng nhất.
Hệ thống PEDRO IP có thể lập lịch phát tệp âm thanh theo tuần. Những nội dung như thông báo thời gian bảo trì, quy định sử dụng tiện ích, chương trình của ban quản trị hoặc nhạc nền tại sảnh có thể được chuẩn bị trước và phát tới zone tương ứng.
Điểm có ích ở đây không đơn thuần là tự động hóa. Khi nội dung và lịch phát đã được thiết lập, ban quản lý hạn chế tình trạng quên thông báo, phát nhầm tầng hoặc phải lặp lại cùng một nội dung nhiều lần.
Trong trường hợp cần thông báo đột xuất, micro phân vùng vẫn được sử dụng để can thiệp trực tiếp. Hệ thống vì vậy có thể kết hợp cả vận hành tự động và thao tác thủ công tùy từng tình huống.
Kết hợp thông báo khẩn cấp theo từng vùng
Khi xảy ra sự cố, âm thanh không chỉ cần đủ lớn mà nội dung phải rõ và được đưa tới đúng khu vực. Với một tòa nhà cao tầng, phát duy nhất một tiếng cảnh báo trên toàn bộ công trình chưa cung cấp cho cư dân nhiều thông tin về việc họ cần làm gì.
Trong hệ sinh thái PEDRO IP, IP-BCAUTO là thiết bị được thiết kế để nhận tín hiệu liên quan từ hệ thống báo cháy và kích hoạt nội dung cảnh báo đã cấu hình. Model này hỗ trợ quản lý tối đa 32 vùng và có thể kích hoạt bản tin thoại được chuẩn bị trước.
Chẳng hạn, hệ thống có thể được thiết kế để ưu tiên phát hướng dẫn tại tầng xảy ra sự cố và các khu vực liên quan trước khi thực hiện những kịch bản tiếp theo. Người vận hành cũng có thể sử dụng micro phân vùng để đưa hướng dẫn trực tiếp tới một khu vực cụ thể khi tình hình thay đổi.
Đây là điểm khác biệt lớn giữa việc chỉ tạo ra âm thanh cảnh báo và một hệ thống có khả năng truyền đạt hướng dẫn bằng giọng nói.
Tuy nhiên, đối với hệ thống sử dụng cho mục đích PCCC hoặc sơ tán khẩn cấp, việc có các thiết bị nói trên không đồng nghĩa toàn bộ công trình mặc nhiên đáp ứng yêu cầu nghiệm thu. Thiết kế thực tế còn phải xem xét thiết bị, nguồn điện dự phòng, phương án giám sát, tuyến loa, đấu nối với hệ thống báo cháy và các tiêu chuẩn, quy chuẩn áp dụng cho từng dự án.
Lựa chọn loa cho từng vị trí trong chung cư
Không nên sử dụng một mẫu loa cho toàn bộ tòa nhà vì môi trường tại mỗi khu vực khác nhau.
Hành lang và khu vực có trần giả thường phù hợp với loa âm trần. Kiểu lắp này gọn, ít chiếm diện tích và dễ bố trí nhiều điểm phát để âm thanh phủ đều theo chiều dài hành lang.
Sảnh, phòng sinh hoạt cộng đồng hoặc những vị trí không thuận tiện khoét trần có thể sử dụng loa hộp treo tường. Loa cột phù hợp với một số không gian cần hướng âm rõ hơn, còn loa nén thường được lựa chọn cho tầng hầm, khu kỹ thuật hoặc ngoài trời khi cần tiếng nói truyền xa và môi trường có độ ồn cao.

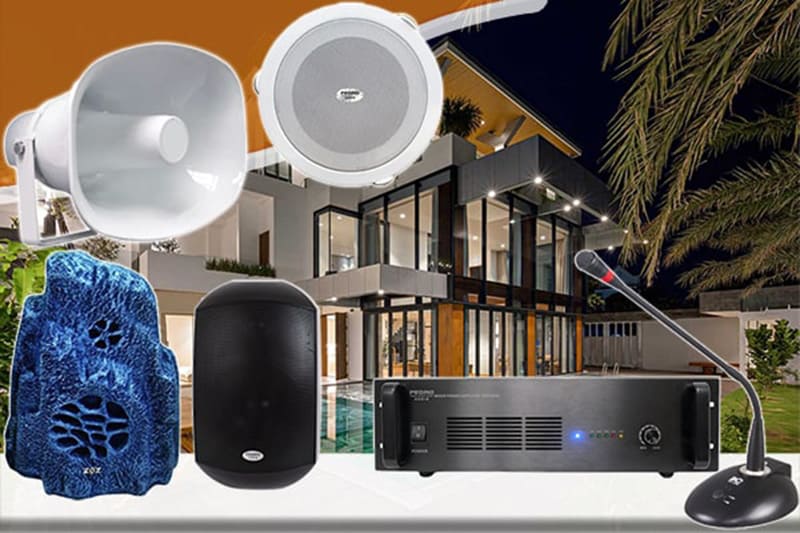

Hệ sinh thái PEDRO IP hiện có các nhóm loa âm trần IP, loa treo tường IP, loa cột IP và loa nén IP. Ngoài ra hệ thống vẫn có thể kết hợp loa PA 100V thông thường thông qua ampli hoặc thiết bị chuyển đổi phù hợp, vì vậy cấu hình không nhất thiết phải sử dụng loa IP tại mọi vị trí.
Điều quan trọng hơn tên model là số lượng loa, khoảng cách bố trí, mức công suất từng loa và điều kiện tiếng ồn thực tế. Một tầng có nhiều loa nhỏ bố trí hợp lý thường cho khả năng nghe thông báo đồng đều hơn việc sử dụng quá ít loa rồi tăng âm lượng lên cao.
Lợi thế khi triển khai PEDRO IP tại chung cư lớn
Với chung cư nhỏ chỉ có vài khu vực, một hệ thống PA analog truyền thống vẫn có thể đáp ứng tốt. PEDRO IP thể hiện rõ lợi thế hơn tại các công trình nhiều tầng, nhiều block hoặc cần quản lý nhiều zone độc lập.
Hạ tầng mạng giúp tín hiệu có thể được phân phối tới những thiết bị đặt ở nhiều vị trí khác nhau. Khi cần bổ sung một khu vực mới, hệ thống có khả năng mở rộng theo cấu trúc mạng thay vì phải thay đổi toàn bộ phần trung tâm.
Việc kết hợp PEDRO IP-AV với PA 100V cũng cho phép xây dựng hệ thống dạng hybrid. Chủ đầu tư có thể sử dụng quản lý IP ở phần trung tâm nhưng vẫn khai thác ampli hoặc tuyến loa 100V tại những khu vực phù hợp.
Khả năng quản lý trạng thái thiết bị, lập lịch, chia zone và thiết lập mức ưu tiên cũng giúp bộ phận vận hành kiểm soát hệ thống rõ ràng hơn. Đây là những yếu tố đáng quan tâm với một hệ thống phải hoạt động lâu dài sau khi tòa nhà đi vào sử dụng.
Thiết kế hệ thống PEDRO cần dựa trên thực tế công trình
Không có một cấu hình chung phù hợp cho mọi chung cư. Một tòa nhà 10 tầng và một tổ hợp gồm nhiều block cao 30–40 tầng có yêu cầu hoàn toàn khác nhau về số zone, số lượng loa, công suất ampli và hạ tầng mạng.
Trước khi lên cấu hình cần xác định diện tích từng khu vực, số tầng, số block, vị trí phòng điều khiển, tuyến cáp, mức độ ồn, số lượng điểm loa và nhu cầu tích hợp với các hệ thống khác. Tổng công suất loa của từng khu vực cũng phải được tính trước khi lựa chọn ampli 240W, 500W hoặc cấu hình công suất khác.
Với dự án xây mới, phương án âm thanh nên được tính ngay từ giai đoạn thiết kế M&E để bố trí tuyến cáp, tủ rack và hạ tầng mạng hợp lý. Với chung cư đang hoạt động, giải pháp kết hợp IP và hệ thống PA 100V hiện hữu có thể được xem xét nhằm hạn chế việc phải thay mới toàn bộ thiết bị.
PEDRO IP vì vậy không đơn thuần là thay một bộ khuếch đại mới cho hệ thống cũ. Hướng triển khai của nền tảng này là đưa thông báo, phân vùng, lập lịch, quản lý thiết bị và cảnh báo vào cùng một kiến trúc mạng, phù hợp hơn với những chung cư có quy mô lớn và yêu cầu vận hành ngày càng phức tạp.
Lạc Việt Audio hỗ trợ khảo sát, lên sơ đồ phân vùng, tính toán số lượng loa, công suất ampli và cấu hình hệ thống âm thanh thông báo PEDRO theo từng công trình. Với chung cư đang xây dựng hoặc cần nâng cấp hệ thống cũ, phương án sẽ được tính dựa trên hạ tầng thực tế để tránh lắp dư thiết bị nhưng vẫn bảo đảm khả năng mở rộng về sau. Khách hàng có thể liên hệ Lạc Việt Audio – 0982 655 355 để được tư vấn cấu hình phù hợp cho từng tòa nhà.
