Hệ thống âm thanh thông báo chung cư cần đáp ứng nhiều khu vực cùng lúc, từ sảnh, hành lang, tầng hầm cho tới khuôn viên ngoài trời. Yêu cầu quan trọng không chỉ là nghe được tiếng mà còn phải chia vùng thuận tiện, giọng nói rõ, vận hành ổn định và có phương án phù hợp khi công trình cần phát thông báo khẩn cấp.
TOA có khá nhiều thiết bị dành cho hệ thống Public Address và Voice Alarm, từ loa âm trần, loa hộp, loa nén đến micro chọn vùng, ampli và các hệ thống trung tâm như VM-3000, VX-3000. Nhờ vậy, cấu hình có thể xây dựng từ những hệ thống thông báo cơ bản đến các công trình nhiều tầng, nhiều khu vực cần quản lý tập trung.
Vì sao TOA phù hợp với hệ thống âm thanh chung cư?
Chung cư không phải không gian chỉ cần lắp một vài chiếc loa rồi kết nối vào ampli. Một tòa nhà có thể bao gồm hàng chục tầng, nhiều sảnh, hành lang, tầng hầm và các khu vực bên ngoài có điều kiện âm học hoàn toàn khác nhau. Vì vậy, khả năng xây dựng hệ thống theo vùng là yếu tố rất quan trọng.
TOA phát triển khá đầy đủ các nhóm thiết bị phục vụ nhu cầu này. Với phần loa, hãng có loa âm trần, loa hộp gắn tường, loa nén và nhiều dòng loa chuyên dùng cho hệ thống 70V/100V. Ở phần trung tâm, VM-3000 là hệ thống tích hợp cho cả thông báo thông thường và Voice Alarm. Tài liệu TOA cho biết VM-3240VA và VM-3360VA có lần lượt công suất 240W và 360W, mỗi thiết bị có 6 đầu ra loa, đồng thời có thể mở rộng hệ thống bằng các ampli mở rộng tương ứng.
Với công trình lớn hơn, VX-3000 hỗ trợ cấu hình phân tán qua mạng và có khả năng xây dựng hệ thống với số lượng vùng lớn. TOA công bố hệ thống có thể cấu hình tới 160 vùng AB hoặc 640 vùng, đồng thời hỗ trợ thông báo thông thường, nhạc nền và các chế độ phát cảnh báo, khẩn cấp.
Điểm này giúp TOA phù hợp từ chung cư quy mô vừa cho tới khu căn hộ gồm nhiều tòa nhà cần quản lý tập trung.
Hệ thống âm thanh thông báo chung cư cần làm được những gì?
Nhu cầu cơ bản nhất là phát thông báo từ ban quản lý tới cư dân. Nội dung có thể là lịch bảo trì thang máy, thông báo mất điện, mất nước, tìm đồ thất lạc, hướng dẫn sử dụng khu vực chung hoặc các thông tin vận hành hàng ngày.
Hệ thống cũng nên cho phép lựa chọn khu vực cần phát. Ví dụ, một thông báo liên quan đến tầng hầm không nhất thiết phải truyền tới toàn bộ hành lang căn hộ. Khi cần thông báo chung, nhân viên vận hành mới chọn toàn bộ các vùng loa.
Nhạc nền có thể được sử dụng tại sảnh lễ tân, khu tiện ích hoặc một số không gian công cộng. Tuy nhiên, không nên thiết kế tất cả các khu vực đều phát cùng nội dung và cùng mức âm lượng. Sảnh, hành lang, tầng hầm và ngoài trời có mức tiếng ồn khác nhau nên cần bố trí loa và đặt công suất phù hợp cho từng vùng.
Nếu hệ thống còn đảm nhiệm chức năng Voice Alarm phục vụ tình huống khẩn cấp, yêu cầu sẽ cao hơn hệ thống PA thông thường. Khi đó cần xem xét khả năng giám sát lỗi, nguồn điện dự phòng, mức độ ưu tiên thông báo và sự phối hợp với các hệ thống kỹ thuật khác của công trình.

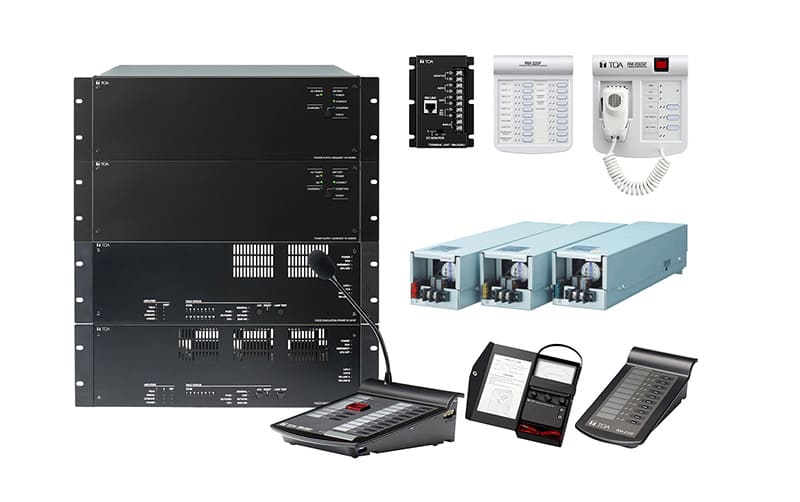

Trung tâm hệ thống có thể sử dụng TOA VM-3000
VM-3000 là một lựa chọn đáng chú ý với các chung cư cần kết hợp thông báo hàng ngày và chức năng Voice Alarm trong một hệ thống.
Hai bộ khuếch đại trung tâm VM-3240VA và VM-3360VA có công suất lần lượt 240W và 360W. Mỗi thiết bị cung cấp 6 đường loa và có thể kết hợp thêm VM-3240E hoặc VM-3360E để mở rộng. Theo tài liệu TOA, hệ thống có thể tăng lên tới 60 đầu ra loa khi sử dụng các ampli mở rộng tương ứng.
VM-3000 cũng hỗ trợ các chức năng như nhạc nền, thông báo thông thường, thông báo khẩn cấp và giám sát tình trạng hệ thống. Dòng VM-3000 phiên bản phù hợp được TOA công bố đáp ứng EN 54-16 về thiết bị điều khiển và hiển thị cảnh báo bằng giọng nói.
Với một tòa chung cư không quá lớn, 6 vùng ban đầu có thể được phân chia theo cách như tầng hầm, sảnh, hành lang tầng thấp, hành lang tầng cao, khu tiện ích và khu vực ngoài trời. Thực tế cần chia bao nhiêu vùng vẫn phải dựa trên mặt bằng, cách vận hành và yêu cầu của chủ đầu tư.
Ưu điểm của cách làm này là nhân viên trực không phải điều khiển từng ampli riêng lẻ. Việc chọn vùng, thông báo và quản lý tập trung thuận tiện hơn, đặc biệt khi số lượng loa tương đối lớn.

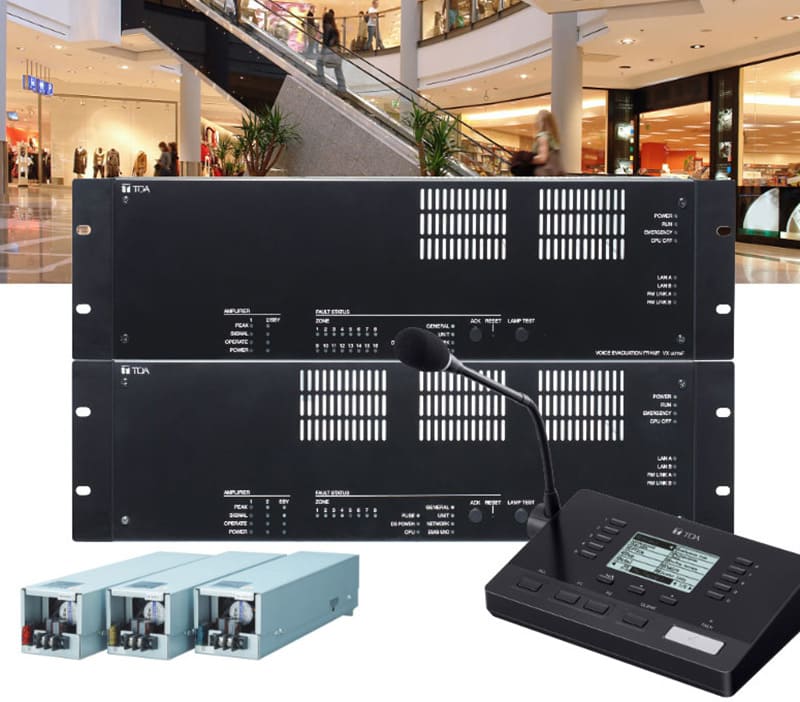

Chung cư lớn có thể triển khai TOA VX-3000
Khi công trình có nhiều block, số tầng lớn hoặc muốn xây dựng kiến trúc âm thanh phân tán, VX-3000 sẽ phù hợp hơn.
TOA thiết kế VX-3000 theo hướng modular. Hệ thống gồm khung Voice Evacuation Frame, module ampli kỹ thuật số, các thành phần điều khiển, nguồn điện và micro từ xa. Các hệ thống có thể kết nối qua mạng, nhờ đó không nhất thiết toàn bộ thiết bị đều phải tập trung tại một vị trí.
Đây là lợi thế đáng kể với khu chung cư có nhiều tòa. Thay vì kéo tất cả đường loa về một phòng trung tâm duy nhất, từng khu vực có thể có thiết bị phù hợp với kiến trúc hệ thống rồi liên kết để quản lý chung.
VX-3000 còn thực hiện kiểm tra liên tục các thành phần và đường loa để phát hiện bất thường. Khi phát hiện lỗi, hệ thống có thể đưa ra cảnh báo thông qua đèn hiển thị và còi báo trên thiết bị.
Với những dự án cần yêu cầu quản lý lỗi, nhiều vùng và khả năng mở rộng về sau, đây là yếu tố đáng cân nhắc ngay từ giai đoạn thiết kế thay vì chỉ tính công suất ampli và số lượng loa.
Micro thông báo giúp ban quản lý chọn đúng khu vực cần phát
Micro tại quầy lễ tân hoặc phòng trực là thiết bị được sử dụng thường xuyên nhất sau khi hệ thống đi vào hoạt động.
Trong hệ thống VM-3000, TOA RM-200M được thiết kế cho thông báo thông thường. Các phím chức năng có thể được cấu hình để lựa chọn vùng hoặc kích hoạt thông báo tự động. TOA cho biết RM-200M giao tiếp với VM-3240VA hoặc VM-3360VA thông qua RS-485.
Nhờ vậy, người trực chỉ cần chọn khu vực rồi nói vào micro. Chẳng hạn, thông báo di chuyển xe có thể phát riêng xuống tầng hầm, trong khi lịch bảo trì hệ thống điện có thể phát toàn bộ tòa nhà.
VM-3000 hỗ trợ kết nối nhiều micro từ xa tùy theo cấu hình và phiên bản hệ thống. Tài liệu vận hành của TOA cho biết các phiên bản phần mềm, firmware phù hợp có thể hỗ trợ tới 4 RM-300MF và 4 RM-200M trên VM-3240VA/VM-3360VA, mặc dù giới hạn thực tế còn phụ thuộc cấu hình nguồn và yêu cầu chứng nhận của hệ thống.
Điều này phù hợp với chung cư có nhiều vị trí trực như lễ tân, phòng bảo vệ và trung tâm điều hành.
Chọn loa TOA theo từng khu vực trong chung cư
Không nên sử dụng một loại loa cho toàn bộ công trình. Mỗi khu vực có môi trường và yêu cầu nghe khác nhau nên việc chọn loa cần linh hoạt.
Hành lang và khu vực có trần thạch cao có thể sử dụng loa âm trần. TOA PC-648R và PC-658R là các mẫu loa hỗ trợ đường loa 100V, với công suất định mức 6W. PC-648R sử dụng củ loa 12cm, còn PC-658R sử dụng củ loa 16cm. Tài liệu hãng công bố độ nhạy 90dB và thiết kế kẹp lò xo để lắp trên trần.
Một lựa chọn khác là PC-1860, cũng là loa âm trần 6W sử dụng đường 100V. Model này có thể lựa chọn các mức công suất thông qua tap biến áp, phù hợp khi cần điều chỉnh mức phát giữa các khu vực.
Sảnh, phòng trực hoặc những vị trí không có trần giả có thể dùng loa hộp gắn tường. BS-633AT chẳng hạn là loa 6W có biến áp tích hợp cho hệ thống 70V/100V và có bộ điều chỉnh âm lượng trên loa.
Tầng hầm, khu vực kỹ thuật hoặc nơi có tiếng ồn cao cần ưu tiên độ rõ của thông báo. Trong một số vị trí có thể sử dụng loa nén thay cho loa âm trần. TOA SC-630 là dòng loa nén công suất 30W, còn các phiên bản thuộc dòng SC được TOA phát triển cho ứng dụng paging.
Việc chọn loại loa nên dựa vào tiếng ồn, độ cao lắp đặt, khoảng cách tới người nghe và môi trường thực tế, không nên chỉ so sánh công suất.
Vì sao hệ thống chung cư thường sử dụng đường loa 100V?
Một chung cư có thể cần hàng chục hoặc hàng trăm loa, trong khi khoảng cách từ phòng thiết bị tới loa cuối tuyến khá dài. Hệ thống 100V giúp triển khai nhiều loa trên cùng tuyến thuận tiện hơn so với cách đấu loa trở kháng thấp thông thường.
Mỗi loa có biến áp với các mức công suất khác nhau. Chẳng hạn loa âm trần có thể đặt ở mức 1W, 3W hoặc 6W tùy khu vực. Khi tính hệ thống, kỹ thuật viên cộng tổng công suất các loa trên từng tuyến và lựa chọn ampli với phần dự phòng phù hợp.
Cách làm này cũng thuận tiện khi mở rộng. Nếu bổ sung thêm vài loa tại hành lang hoặc khu vực tiện ích, việc tính toán chủ yếu dựa trên tải công suất tổng của tuyến thay vì phải ghép trở kháng phức tạp giữa nhiều loa.
Quan trọng hơn, các tuyến loa có thể được chia thành từng zone riêng biệt. Đây mới là phần mang lại giá trị lớn cho chung cư vì ban quản lý không phải phát mọi nội dung ra toàn bộ tòa nhà.
Nguồn dự phòng và thông báo khẩn cấp cần được tính ngay từ đầu
Nếu hệ thống TOA chỉ dùng để phát nhạc nền và thông báo hành chính thì cấu hình tương đối đơn giản. Tuy nhiên, khi hệ thống được đưa vào phương án Voice Alarm hoặc phục vụ tình huống khẩn cấp, thiết kế phải được xem xét kỹ hơn.
TOA có các bộ nguồn khẩn cấp như VX-2000DS cho hệ thống VM-3000 và các bộ quản lý nguồn thuộc dòng VX-3000. Tài liệu VX-2000DS cho thấy thiết bị có chức năng kiểm tra trạng thái nguồn AC, nguồn DC, mạch sạc và pin dự phòng.
Mục đích của nguồn dự phòng là giúp hệ thống tiếp tục duy trì chức năng cần thiết nếu nguồn điện lưới gặp sự cố. Đây là điểm rất khác giữa một dàn thông báo cơ bản và hệ thống được thiết kế cho yêu cầu khẩn cấp.
Cũng cần phân biệt rõ: việc một thiết bị TOA đạt EN 54-16 hoặc được thiết kế cho Voice Alarm không đồng nghĩa toàn bộ công trình tự động đáp ứng mọi yêu cầu về phòng cháy chữa cháy tại Việt Nam. Thiết kế thực tế còn phải căn cứ hồ sơ dự án, yêu cầu của hệ thống PCCC và các quy định hiện hành áp dụng cho công trình.
Một cấu hình TOA cho chung cư nên được xây dựng như thế nào?
Không nên bắt đầu bằng câu hỏi “cần ampli bao nhiêu watt”. Trước tiên cần xác định chung cư có bao nhiêu tầng, bao nhiêu block, tầng hầm, sảnh và khu vực ngoài trời. Sau đó xác định từng vùng cần phát riêng.
Bước tiếp theo là bố trí loa. Hành lang thường sử dụng loa âm trần hoặc loa hộp, tầng hầm có thể cần loa hộp hoặc loa nén, còn khuôn viên bên ngoài cần dòng loa phù hợp điều kiện môi trường. Tổng số loa và mức công suất tap của từng loa sẽ quyết định công suất ampli.
Với chung cư quy mô vừa, VM-3000 có thể là nền tảng phù hợp khi cần quản lý tập trung và chia nhiều zone. Khi số lượng vùng tăng hoặc công trình có nhiều tòa nhà, VX-3000 mang lại khả năng mở rộng linh hoạt hơn nhờ cấu hình phân tán qua mạng.
Sau cùng mới tính tới micro tại phòng trực, nhạc nền, bản tin ghi âm, nguồn dự phòng, tủ rack và phương án kết nối với các hệ thống khác.
Cần khảo sát trước khi lên cấu hình âm thanh TOA cho chung cư
Hai chung cư có cùng 20 tầng chưa chắc dùng cùng một cấu hình. Một công trình có một tầng hầm và hành lang ngắn sẽ khác hoàn toàn công trình có ba tầng hầm, nhiều block, khu thương mại và khuôn viên rộng.
Khảo sát thực tế giúp xác định được vị trí phòng máy, đường dây, số zone, loại loa và số lượng loa cần thiết. Những khu vực có tiếng ồn lớn như tầng hầm cần kiểm tra riêng để tránh tình trạng đã lắp đủ loa nhưng nội dung thông báo vẫn khó nghe.
Cũng nên tính trước khả năng mở rộng. Nếu giai đoạn sau dự kiến bổ sung thêm block hoặc khu tiện ích, lựa chọn trung tâm có khả năng mở rộng ngay từ đầu sẽ thuận tiện hơn nhiều so với thay lại toàn bộ thiết bị khi công trình đã vận hành.
Lạc Việt Audio tư vấn giải pháp âm thanh thông báo chung cư
Lạc Việt Audio nhận tư vấn, thiết kế và lắp đặt hệ thống âm thanh thông báo cho chung cư, tòa nhà và các công trình có nhu cầu chia nhiều khu vực phát.
Từ mặt bằng thực tế, đội ngũ kỹ thuật sẽ xác định vị trí loa tại hành lang, sảnh, tầng hầm, khu kỹ thuật và khuôn viên; tính số lượng loa, công suất từng tuyến, số zone và thiết bị trung tâm phù hợp. Công trình chỉ cần thông báo nội bộ sẽ được xây dựng cấu hình khác với dự án cần hệ thống PA/VA, nguồn dự phòng và các chức năng phục vụ thông báo khẩn cấp.
Khách hàng đang chuẩn bị hệ thống âm thanh cho chung cư có thể gửi bản vẽ mặt bằng, số tầng, số block và yêu cầu sử dụng tới Lạc Việt Audio để được lên cấu hình cụ thể, dự toán thiết bị và phương án thi công phù hợp với công trình.
