Hệ thống âm thanh hội trường lớn, sân khấu ngoài trời hay trung tâm sự kiện, chúng ta thường thấy nhiều thùng loa giống nhau được treo thành một hàng cong từ trên xuống. Đó chính là hệ thống loa line array, thường được gọi ngắn gọn là loa array.
Khác với một chiếc loa full-range hoạt động độc lập, line array được tạo thành từ nhiều module loa ghép theo chiều dọc và được tính toán để phối hợp với nhau. Mục tiêu không chỉ là tạo ra âm lượng lớn hơn mà còn kiểm soát hướng phát âm, đưa âm thanh đi xa và phủ đều khu vực khán giả hơn.
Loa array là gì?
Loa array hay line array speaker là hệ thống gồm nhiều module loa có thiết kế tương tự nhau, được xếp thành một hàng theo phương thẳng đứng hoặc dạng cong. Các module này hoạt động cùng nhau để tạo ra một vùng phủ âm có tính định hướng cao, đặc biệt theo phương dọc.
Một module line array thường không được thiết kế chỉ để hoạt động riêng lẻ. Giá trị lớn nhất của nó xuất hiện khi nhiều module được ghép thành một cụm hoàn chỉnh.
Các module có thể điều chỉnh góc mở với nhau để thay đổi hướng phủ âm. Nhờ vậy, kỹ thuật viên có thể kiểm soát âm thanh tốt hơn theo chiều cao và chiều sâu của khu vực khán giả.
Vì vậy, khi nói đến loa array, chúng ta nên hiểu đây là một hệ thống loa, không đơn thuần là một chiếc loa riêng biệt.
Line array khác gì loa thông thường?
Loa full-range thông thường thường hoạt động theo kiểu point source, tức có thể hiểu đơn giản là nguồn âm tập trung tại một vị trí. Âm thanh lan ra không gian theo góc phủ do thiết kế của loa quyết định. Line array lại sử dụng nhiều nguồn âm được bố trí rất gần nhau và hoạt động có kiểm soát. Khi thiết kế đúng, các module phối hợp để tạo thành một nguồn phát có tính định hướng mạnh hơn.
Điểm dễ nhận thấy nhất là line array thường có góc phủ ngang khá rộng nhưng góc phủ dọc được kiểm soát chặt hơn. Nhờ đó, kỹ thuật viên có thể đưa phần lớn năng lượng âm thanh tới đúng khu vực khán giả thay vì phát quá nhiều lên trần hoặc xuống sàn. Đây cũng là lý do line array thường được sử dụng tại các hội trường lớn, nhà hát hay sân khấu ngoài trời.

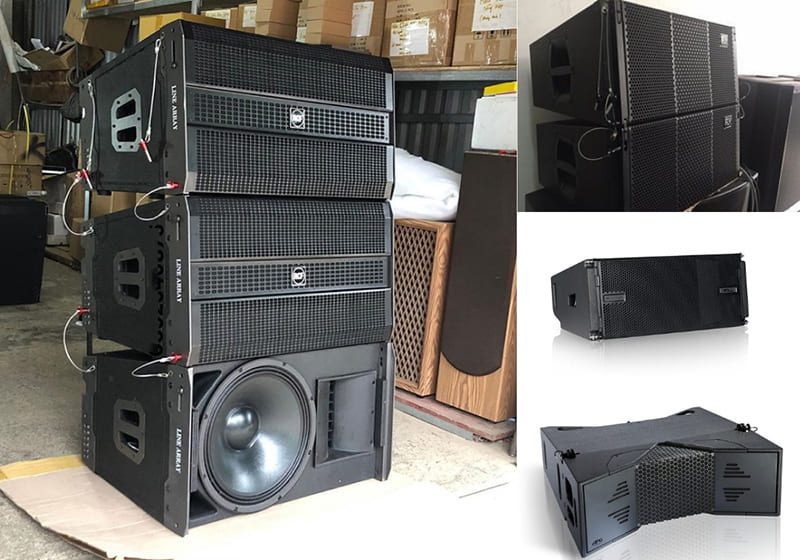

Cấu tạo của loa line array
Nhìn bên ngoài, một module line array thường có hình dạng khá đặc trưng. Thùng loa không vuông vắn hoàn toàn như loa full mà thường có mặt trên và dưới hơi vát để nhiều module có thể ghép với nhau theo các góc khác nhau. Bên trong mỗi module thường có loa bass hoặc mid-bass, driver dải cao, hệ thống horn hoặc waveguide, phân tần và bộ khung treo chuyên dụng.
Củ loa bass hoặc mid-bass
Phần tần số thấp và trung thấp thường được đảm nhiệm bởi một hoặc nhiều củ loa cone. Tùy dòng sản phẩm, một module có thể dùng bass 6,5 inch, 8 inch, 10 inch hoặc lớn hơn. Một số mẫu còn sử dụng hai củ bass trong cùng một module để tăng khả năng tái tạo dải trung trầm và kiểm soát hướng phát tốt hơn. Việc sử dụng nhiều driver không chỉ nhằm tăng công suất mà còn giúp hệ thống xử lý tốt hơn từng dải tần.
Driver cao tần
Dải treble thường được tạo bởi compression driver kết hợp với horn hoặc thiết bị tạo dạng sóng. Đây là phần rất quan trọng trong line array vì bước sóng ở tần số cao ngắn, rất dễ xảy ra giao thoa nếu nhiều driver hoạt động không đúng cách. Do đó các hãng thường sử dụng waveguide hoặc bộ tạo dạng sóng chuyên dụng để sắp xếp mặt sóng đầu ra trước khi âm thanh rời khỏi thùng loa.
Waveguide hoặc horn
Waveguide có nhiệm vụ kiểm soát cách âm thanh, đặc biệt là dải cao, lan ra ngoài. Có thể hiểu đơn giản, nó giống một “đường dẫn” giúp biến âm thanh từ driver thành một mặt sóng có hình dạng phù hợp hơn với việc ghép nhiều loa thành hàng.
Nếu nhiều loa treble thông thường được xếp gần nhau mà không có thiết kế phù hợp, âm thanh có thể giao thoa mạnh. Waveguide giúp giảm tình trạng này và tạo điều kiện để nhiều module phối hợp với nhau tốt hơn.
Thùng loa
Thùng loa line array thường được làm bằng gỗ plywood hoặc vật liệu có độ cứng cao để hạn chế rung cộng hưởng. Bên cạnh độ cứng, trọng lượng cũng rất quan trọng. Một cụm line array có thể gồm nhiều module treo trên cao, vì vậy thùng loa phải đảm bảo chắc chắn nhưng không quá nặng.
Thiết kế thùng cũng ảnh hưởng tới góc ghép giữa các module và khả năng tạo đường cong của cả cụm loa.
Hệ thống rigging
Rigging là phần không thể thiếu của loa array. Hai bên thùng thường có khung kim loại, chốt khóa và các vị trí điều chỉnh góc. Chúng cho phép các module nối với nhau chắc chắn và tạo được góc splay chính xác. Vì toàn bộ hệ thống có thể nặng hàng trăm kilogram, phần rigging phải có độ an toàn cao và được lắp đặt đúng kỹ thuật.
Nguyên lý hoạt động của loa line array
Nguyên lý quan trọng nhất của line array nằm ở việc nhiều loa cùng hoạt động như một hệ thống thống nhất. Nếu chỉ đặt nhiều loa cạnh nhau mà không tính toán, âm thanh có thể giao thoa, tạo ra vùng tần số bị cộng quá mạnh hoặc triệt tiêu. Line array giải quyết vấn đề này bằng cách kiểm soát khoảng cách giữa các driver, thiết kế waveguide, góc đặt module và xử lý tín hiệu.
Các module phối hợp tạo mặt sóng chung
Khi nhiều loa line array được xếp sát nhau, tín hiệu từ từng module không hoạt động hoàn toàn độc lập. Ở một số dải tần, các loa có thể ghép âm với nhau và tạo thành nguồn phát lớn hơn về mặt âm học. Trong điều kiện lý tưởng, một line source có thể giữ mức âm tốt hơn theo khoảng cách so với nguồn điểm thông thường.
Tuy nhiên, trong thực tế không nên hiểu rằng mọi hệ thống line array đều có mức suy giảm giống nhau. Hiệu quả còn phụ thuộc vào chiều dài array, tần số, khoảng cách và cách thiết kế. Điểm quan trọng hơn là line array có thể duy trì mức âm và đặc tính phổ tốt hơn trên khoảng cách dài khi được triển khai đúng.
Vai trò của góc splay giữa các loa
Nếu nhìn một cụm array treo trên sân khấu, bạn sẽ thấy nó thường cong dần về phía dưới. Đó không phải để tạo hình đẹp mà nhằm điều chỉnh vùng phủ.
Các loa phía trên thường có góc nhỏ hơn để đưa âm thanh tới khu vực xa. Các module phía dưới có thể mở góc lớn hơn để phủ khu vực gần sân khấu. Nhờ thay đổi góc này, kỹ thuật viên có thể “uốn” vùng phủ theo hình dạng khán phòng. Với khán đài dốc, cụm loa có thể cần cấu hình khác một hội trường bằng phẳng. Đây là lý do line array thường phải được tính toán hoặc mô phỏng trước khi lắp đặt.
Tại sao loa line array có thể đưa âm thanh đi xa?
Nhiều người thường nói loa array “ném âm xa”. Cách nói này khá dễ hiểu nhưng về kỹ thuật, nguyên nhân nằm ở khả năng kiểm soát hướng phát và sự phối hợp của nhiều module. Thay vì để năng lượng âm thanh lan quá rộng theo phương dọc, line array tập trung nhiều hơn vào vùng khán giả. Khi ít năng lượng bị phát lên trần hoặc xuống sàn, phần âm thanh hữu ích hướng tới người nghe được duy trì tốt hơn.
Ngoài ra, chiều dài của toàn cụm array cũng ảnh hưởng tới khả năng kiểm soát hướng ở tần số thấp và trung thấp.Vì thế một cụm 4 loa và một cụm 12 loa dù dùng cùng một module vẫn có khả năng kiểm soát hướng khác nhau.
Vì sao line array thường đi kèm DSP?
Một hệ thống line array hiện đại hầu như không chỉ ghép loa rồi cấp tín hiệu giống nhau cho tất cả.
DSP giúp điều chỉnh EQ, delay, gain và đôi khi cả FIR filter riêng cho từng module hoặc nhóm module.
Mục tiêu là làm cho mức âm và đáp tuyến giữa khu vực gần và xa trở nên đồng đều hơn.
Ví dụ, những module phía trên phụ trách khu vực xa có thể cần cách xử lý khác với các module phía dưới đang phủ hàng ghế gần sân khấu.
Nhờ DSP, một người ngồi gần và một người ngồi xa có thể nghe được chất âm tương đối nhất quán hơn.
Loa line array có phải lúc nào cũng tốt hơn loa full?
Không hẳn.
Line array phát huy hiệu quả khi cần phủ âm trên khoảng cách dài, kiểm soát vùng phủ theo chiều dọc hoặc phục vụ lượng khán giả lớn.
Với một phòng nhỏ, loa full-range có thể đơn giản, rẻ và hiệu quả hơn nhiều.
Nếu không gian chỉ khoảng vài chục mét vuông và khán giả ngồi gần loa, treo một cụm array lớn có thể không mang lại lợi ích tương xứng với chi phí.
Vì vậy, line array không phải “phiên bản cao cấp hơn” của loa full trong mọi trường hợp.
Đây là một giải pháp dành cho những bài toán phủ âm cụ thể.
Loa array thường được sử dụng ở đâu?
Line array xuất hiện nhiều nhất trong hội trường lớn, sân khấu ca nhạc, nhà hát, trung tâm hội nghị, nhà thi đấu và sự kiện ngoài trời.
Các hệ thống lớn có thể gồm hàng chục module mỗi bên, kết hợp loa sub và loa front-fill.
Trong hội trường vừa, có thể chỉ cần một cụm nhỏ hơn nếu khoảng cách nghe không quá xa.
Các dòng array nhỏ cũng được sử dụng cho nhà thờ, sân khấu trường học, phòng đa năng hoặc những nơi muốn kiểm soát âm thanh theo chiều dọc tốt hơn.
Điểm chung là tất cả đều phải được thiết kế dựa trên vùng khán giả thay vì chỉ dựa vào công suất loa.
Một hệ thống line array hoàn chỉnh gồm những gì?
Ngoài các module loa array, hệ thống thường có loa sub để bổ sung dải trầm, cục đẩy công suất nếu dùng loa passive, DSP hoặc processor, mixer và hệ thống rigging.
Những sân khấu lớn còn có loa front-fill để phủ hàng ghế sát sân khấu, side-fill hoặc delay speaker cho những khu vực đặc biệt.
Tất cả những thành phần này phải được căn chỉnh về mức tín hiệu, delay và pha để hoạt động như một hệ thống thống nhất.
Do đó, chất lượng của line array không chỉ phụ thuộc vào bản thân loa.
Một bộ loa tốt nhưng treo sai góc, không tính chiều cao hoặc không căn delay vẫn có thể tạo ra vùng phủ không đều.
Cần lưu ý gì khi sử dụng loa line array?
Điều đầu tiên là không nên xác định số lượng loa chỉ dựa vào diện tích.
Hai hội trường có cùng diện tích nhưng một phòng dài, một phòng rộng ngang sẽ cần cách bố trí hoàn toàn khác nhau.
Cần xem thêm chiều cao treo, khoảng cách xa nhất, độ dốc khán đài, chiều rộng khu vực nghe và mức âm lượng cần thiết.
Tiếp theo là tải trọng rigging.
Một module có thể nặng vài chục kilogram. Khi ghép nhiều loa thành một cụm, tổng trọng lượng có thể lên tới hàng trăm kilogram. Toàn bộ hệ thống phải được treo trên kết cấu có khả năng chịu tải phù hợp.
Cuối cùng là phần DSP và amplifier. Các loa phải được cấp đúng công suất và preset tương ứng. Không nên sử dụng cấu hình xử lý tùy ý nếu nhà sản xuất đã có thông số hoặc preset riêng.
Hiểu đơn giản về nguyên lý của loa array
Có thể tóm tắt nguyên lý của line array theo cách rất đơn giản như sau:
Nhiều module loa được đặt gần nhau theo chiều dọc. Các driver và waveguide được thiết kế để chúng phối hợp về pha và hướng phát. Góc giữa từng module được điều chỉnh để hướng âm thanh tới các khu vực khác nhau. DSP tiếp tục cân bằng mức âm, tần số và thời gian để toàn bộ cụm hoạt động thống nhất.
Kết quả cuối cùng là một hệ thống có khả năng kiểm soát vùng phủ tốt, đưa âm thanh đi xa và giữ độ đồng đều cao hơn trên khu vực khán giả so với việc đơn giản đặt nhiều loa thông thường cạnh nhau.
Đó cũng chính là lý do loa line array trở thành lựa chọn quen thuộc cho hội trường lớn, sân khấu biểu diễn và các sự kiện có đông người.
Tuy nhiên, hiệu quả của hệ thống phụ thuộc rất nhiều vào số lượng module, góc treo, chiều cao, DSP và thiết kế tổng thể. Chọn đúng loa mới chỉ là bước đầu; tính toán và căn chỉnh mới quyết định line array có thực sự phát huy được ưu thế hay không.
